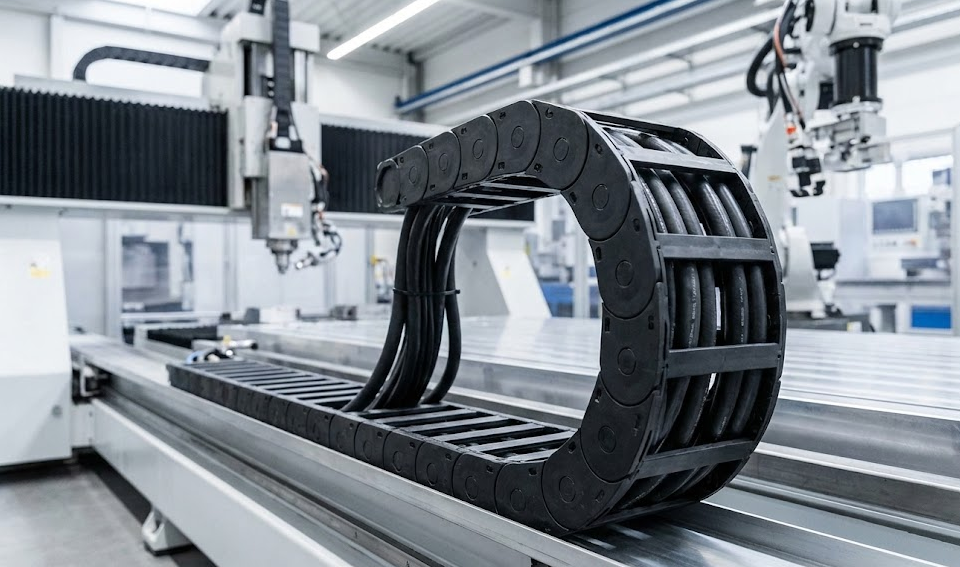

在高動態、連續往返運動的工業場景中，拖鏈電纜的可靠性直接決定整套設備的穩定性。相比普通 PVC 或 TPE 護套結構，雙護套屏蔽型拖鏈電纜在復雜環境中的表現更加突出，能夠兼具耐彎曲、抗干擾與耐磨等多重性能，是自動化設備中最常用的“高等級柔性電纜結構”之一。

一、什么是雙護套屏蔽型拖鏈電纜？

雙護套結構通常由以下部分組成：

1. 內護套（Inner Jacket）

• 位于絞合芯線束外側

• 作用是穩定結構、減少絞合芯形變

• 讓屏蔽層擁有更良好的貼合面，不被運動擠壓拉扯

2. 屏蔽層（Shielding Layer）

• 銅絲編織屏蔽 / 鋁箔 + 編織復合屏蔽

• 提供 EMI/EMC 抗干擾能力

3. 外護套（Outer Jacket）

• 抗磨損、抗油污、耐腐蝕、耐冷卻液

• PUR、TPU、TPE-U、耐彎曲 PVC 等高性能材料

二、為什么拖鏈電纜要使用雙護套結構？

普通單護套拖鏈線在連續拖鏈環境中容易出現：

• 屏蔽層直接摩擦導致斷裂

• 外護套磨損后內部結構暴露

• 芯線散亂、扭結導致斷芯

• EMI/EMC 性能衰減，信號產生干擾

雙護套結構可以有效解決這些問題。

三、雙護套屏蔽型拖鏈電纜的核心優勢

1. 結構更穩定，壽命顯著提升

內護套提供“形狀保持”功能，避免：

• 核心線束跑位

• 屏蔽層被過度拉伸

• 長期彎折導致的扭力失衡

壽命可達 200–1000 萬次循環。

2. 屏蔽可靠，抗干擾性能更強

獨立的屏蔽工作區讓屏蔽層不受外護套摩擦影響，長期保持穩定 EMC 性能，適用于編碼器線、信號線、伺服線。

3. 外護套耐磨損、耐油污、耐腐蝕

PUR/TPU 外護套可抵抗油污、冷卻液、切削液及強磨損環境。

4. 雙護套緩沖拉力鏈結構，降低斷芯風險

外護套承受外界沖擊，內護套保持線束穩定，避免斷芯與應力集中問題。

5. 適用于高速、高加速度拖鏈系統

滿足：

• 速度 >3 m/s

• 加速度 >30 m/s2

• 長行程拖鏈系統




四、典型應用場景

• 數控機床（CNC）拖鏈系統：加工中心、雕刻機、激光切割機等

• 工業機器人：長期連續運動，高柔電纜專用結構

• 自動化輸送設備：龍門架、橫移平臺、搬運單元

• 倉儲物流設備：AS/RS、堆垛機、穿梭車

• 港口重載機械：岸橋、場橋、輪胎吊

五、為什么高端設備必須選擇雙護套 + 屏蔽結構？

因為它能同時解決：

• EMC 干擾問題

• 結構跑位

• 屏蔽層磨損

• 外護套破裂

• 油污腐蝕

• 壽命不穩定

是高端自動化設備的標準配置。

六、總結

雙護套屏蔽型拖鏈電纜 = 高柔結構 + 穩定形態 + 強屏蔽性能 + 超耐磨護套

能應對高速、高頻、強干擾、重負載的工業環境，是 CNC、機器人、自動化生產線等場合不可替代的專用電纜。
